Es probable tarde o temprano si tienes una alarma de hogar sin cuotas, necesites añadir algún sensor o sensores de movimiento PIR, puertas,.. o algún otro accesorio.  En este documento vamos a explicarte como configurar más sensores en tu alarma hogar.



Añadir detectores en tu alarma de casa

Antes de comenzar con la instalación necesitas tener en cuenta una serie de factores .

  • Verificar modelo de alarma ya tienes o deseas comprar.
  • Que tipo de sensor necesitas añadir (cable o inalambrico)
    • Si es con cable tipo de alimentación
    • Si es inalambrico debes verificar sean compatibles alarma y detector



Como influye el modelo de alarma

Para añadir más sensores en tu alarma, normalmente debes poner la alarma en modo programación, es decir la alarma posee un modo en el cual puedes memorizar más accesorios.

Cada modelo de alarma tiene una forma de acceder al modo de programación. Puedes descargar en este enlace  documentación para instalación alarmas. Debes ver el manual de tu alarma y consultar como deben añadirse nuevos detectores.



Configurar sensores cableado con alarma hogar

Si el sensor tienes es con cable debes conectarlo a tu central de alarma de acuerdo a las instrucciones del detector.

Aunque este esquema puede variar en función del modelo de alarma y sensor básicamente debes conectar:

  • NC del detector con el número de Zona cableada en alarma
  • COM del sensor cableado con la toma de tierra GND de la central alarma



Además necesitas alimentar el sensor

Es recomendable obtener la alimentación de forma externa a la central alarma. Ya que aunque la alarma tenga un salida alimentación, el consumo puedan tener los sensores cableados puede no ser suficiente suministra la alarma en caso de un corte de luz.

Si tu alarma posee salida alimentación 12Vdc puedes obtener la alimentación de este sensor, pero teniendo en cuenta en caso de un corte de luz, y tener que hacer uso de la batería interna de la alarma, puede agotarse rápidamente.





alimentcion sensor



Conexión sensores inalambricos con alarma hogar

Si necesitas añadir un sensor sin cables, lo primero debes comprobar es que la frecuencia y codificación de la alarma y detector inalambrico son compatibles.

  • Frecuencia del sensor  inalambrico. Puede ser 315 o 433mhz
  • Codificación del sensor inalambrico. Puede ser EV1527 o PT2262



En este documento tienes información para identificar que codificación y frecuencia tienen tus sensores.

Debes comprobar tu central de alarma es compatible con esta codificación.





Configuración sensor PT2262 con alarma

Si tienes un sensor con PT2262 y tu alarma permite esta codificación debes poner los jumpers como te indique el manual de tu alarma.

Si no tienes esta información puedes coger otro sensor PT2262 ya configurado de tu alarma y poner la misma organización de jumpers para que lo reconozca la central

En la siguiente imagen tienes un ejemplo de codificación jumpers PT2262



pt2262

ejemplo de codificación jumpers PT2262

Configuración sensor EV1527 con alarma

Los modelos EV1527 no poseen jumpers en su interior, por lo que no es necesario hacer ninguna configuración especial en ellos.





Programación de detector en alarma

El proceso debes hacer para añadir más sensores es:



  • En el caso de sensores cableados, conectarlos correctamente con alarma.
  • Si el sensor es inalambrico
    • En el caso de PT2262, debes insertar los jumpers en su posición correcta y verificar es compatible tu central alarma.
    • Si tienes EV1527 debes comprobar la central alarma permite esta codificación.



Debes poner la central de alarma en modo programación y activar pasando la mano por delante del sensor. Al detectar el movimiento la alarma reconocerá el detector. Debes repetir este proceso para cada detector necesites añadir.



En el siguiente vídeo tienes un ejemplo de como configurar detectores en la alarma de casa AZ017









Donde comprar accesorios de alarma  hogar

Si necesitas comprar accesorios para alarma hogar puedes hacerlo en este enlace.

Sobre cada producto puedes verificar la codificación y frecuencia. De esta forma puedes asegurarte sea compatible con tu alarma.

Si necesitas más información puedes descargar el manual en Español del accesorio pinchando sobre el enlace del manual. Así antes de hacer la compra puedes verificar sea totalmente compatible con tu alarma.

sensor puertas







Desde nuestra tienda de  alarmas de casa continuamente vamos a daros información sobre los nuevos productos y como conectarlos de forma correcta. En este caso vamos a tratar como instalar correctamente sensor cableado DG85 en alarma GSM.



Características sensor cableado alarma DG85

El sensor DG85 es un detector de movimiento para alarmas que tiene las siguientes características:

  • Permite su uso en exterior
  • Se conecta con cable. No permite conexión inalambrica
  • Es inmune para pequeños animales de un máximo 20-25Kg
  • Tiene un ángulo de detección hasta 90º  en vista superior y un alcance hasta 10-12 metros de distancia
  • Alimentación 12Vdc



En este enlace puedes descargar un PDF con la  ficha técnica del sensor cableado DG85

Y en este otro documento una guía para conectar cableado DG85 en diferentes modelos de alarmas.



Como instalar sensor cableado alarma DG85

  • No apuntes a fuentes de calor o frio
  • No orientes el detector a los rayos del sol
  • Instala el detector alejado de lineas de alta tensión
  • No apuntes a través de objetos metálicos como ventanas, vallas,.. ya que puede no detectar al intruso pase entre ellas.
  • Instala el producto en una superficie firme y estable.
  • La altura recomendada de instalación es entre 2,20 y 2,40metros



Instalación conexiones cableadas detector DG85

Sigue el siguiente esquema para conectar el primer sensor cableado

  • GND de la alarma a COM en DG85
  • Z1 en la alarma a NC en DG85
    • Si tienes varios sensores cableados en vez de Z1, puedes utilizar Z2,Z3 o sucesivamente la conexión tengas disponible



El sensor DG85 además de recibir la información de la central debe tener la alimentación 12Vdc.   Algunos modelos de alarmas tienen salida de alimentación a través de la cual directamente o con una pequeña resistencia puedes alimentar el detector.

Aunque debo decirte esta forma de alimentar el sensor no es la más recomendable, ya que en caso de no tener haber corriente eléctrica y alimentarse la alarma con la batería interna, puede agotarse rápidamente. Es decir el consumo de los sensores cableados al utilizar la batería interna como cuando hay un corte de luz, pueden hacer deje de funcionar el sistema de alama.

Lo recomendable es alimentar el detector DG85 con un adaptador de alimentación exterior de la central alarma.



dg85_4

conexión cableada sensor dg85 alarma az017



Añadir sensor cableado DG85 a central alarma

El proceso de configurar los sensores con cable en la central de alarma es el mismo que para sensores inalambricos. Debes conectar correctamente el sensor en la central de alarma y poner la central en modo programación en una zona acorde al modelo de alarma.

Una vez pases la mano o hagas activar el sensor de movimiento la central lo reconocerá y añadirá al sistema de alarma.



Ajustes de sensibilidad en sensor cableado DG85

Si has seguido los pasos anteriores ya habrás añadido el sensor al sistema de alarma y puedes utilizarlo de esta forma.

Aunque si lo necesitas puedes hacer unos pequeños ajustes para adaptarlo a tus necesidades.



Ajustes potenciometro

Según ajustes el potenciometro girando con un destornillador plano al contrario de las agujas del reloj o en el sentido de las agujas, disminuirá la sensibilidad de detección o aumentará.

dg85_5

potenciometro detector alarma DG85



Jumper de sensibilidad

Para ajustar la sensibilidad debes subir el 4º jumper se encuentra debajo del potenciometro



dg85_1

conexiones cable detector alarma dg85



Definición de altura en sensor

Desde la parte superior derecha puedes definir la altura de instalación. Comprueba esta altura se indica coincide con altura realmente esta instalado el sensor.

dg85_4

ajustes sensor alarma dg85

Ajuste de sensibilidad para pequeñas mascotas

La principal función de este sensor es que no detecte  a pequeños animales y mascotas de hasta 20-25Kg. Con este ajuste puedes seleccionar hasta que tipo de animal quieres que sea inmune el sensor.

  • Afloja la pieza marcada en el cuadrado azul
  • Puedes desplazar la parte en el cuadrado rojo de izquierda a derecha para ser inmune a animales de mayor tamaño.





ajustes sensor alarma dg85

ajustes sensor alarma dg85





Conexión sensor cableado 476 con alarma AZ013

El detector de movimiento 476 es un sensor cableado con las siguientes conexiones de alarma.




Instrucciones sensor 476





En esta imagen tienes una fotografía real, con las conexiones del detector



Foto conexiones sensor cable 476

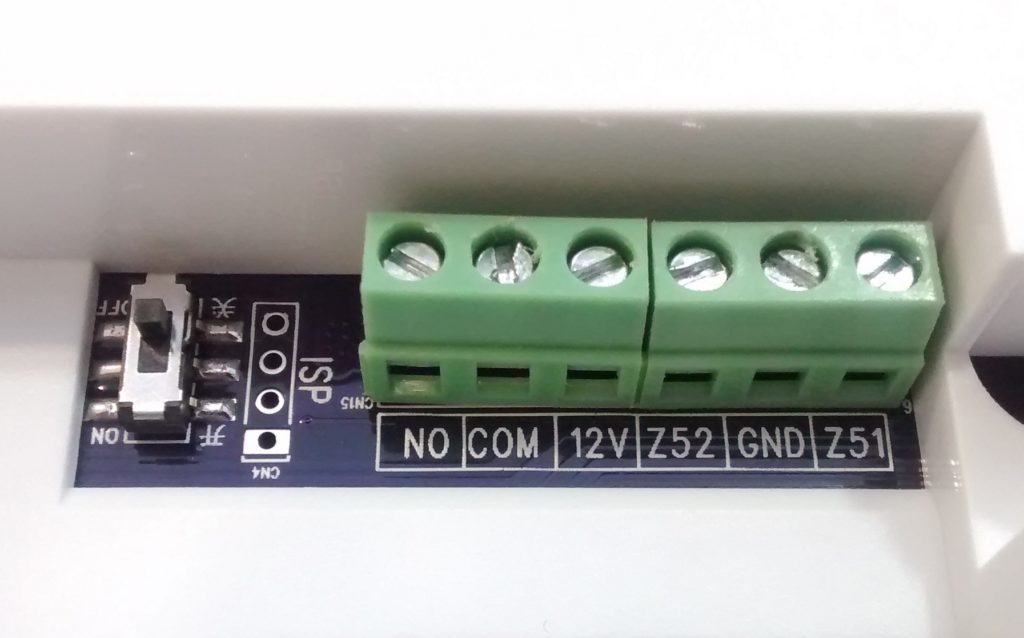

El modelo de alarma AZ013 tiene en su parte trasera las siguientes conexiones cableadas



Regleta conexiones alarma AZ013



Para conectar este sensor necesitas:

  • 1a conexión relé en detector de movimiento  a Z51 en la central.
  • 2a conexión relé de detector a GND en central de alarma

Es recomendable alimentar el sensor de movimiento entre 9 a 12vdc con una alimentación externa a la central.



Conexión sensor cableado 476 en alarma






Si además necesitas la conexión tamper o antimanipulación debes conectar esta salida a la segunda entrada de la alarma.  Recuerda el aviso por manipulación tamper se hace en una nueva conexión y de forma independiente a la detección de movimiento anterior.

Debes unir la salida de relé alarma con la entrada de tamper. En el siguiente gráfico tienes un esquema de como conectar el detector cableado, para que o bien mediante una detección de movimiento o una manipulación del sensor avise a la central de alarma.







Conexión sensor cableado 476 y tamper en alarma









Instalar sensor cable DG85 en alarma AZ018



En modelo de alarmas como AZ018 la cual no tiene conexión de alimentación debes  obtener esta alimentación de forma externa a la central.



Desde el detector DG85 debes conectar en la central

  • NC en Z1,Z2,Z3… según corresponda el número de sensor. Solo debes utilizar 1 conexión en la central
  • COM de DG85 en GND de la central
  • La alimentación del sensor se obtiene a través de RED  y BLK, por lo que debes realizar estas conexiones en un adaptador de corriente externo a la central comprobando la polaridad de las conexiones







Conectar sensor con cable IR101 con central alarma G90B Plus

En el caso de la alarma G90B PLUS también puedes conectar hasta 8 sensores cableados de manera muy similar a otros modelos.

Puedes obtener la alimentación de la propia central o para asegurarte un funcionamiento más largo y estable de la central obtener la alimentación con un cargador externo

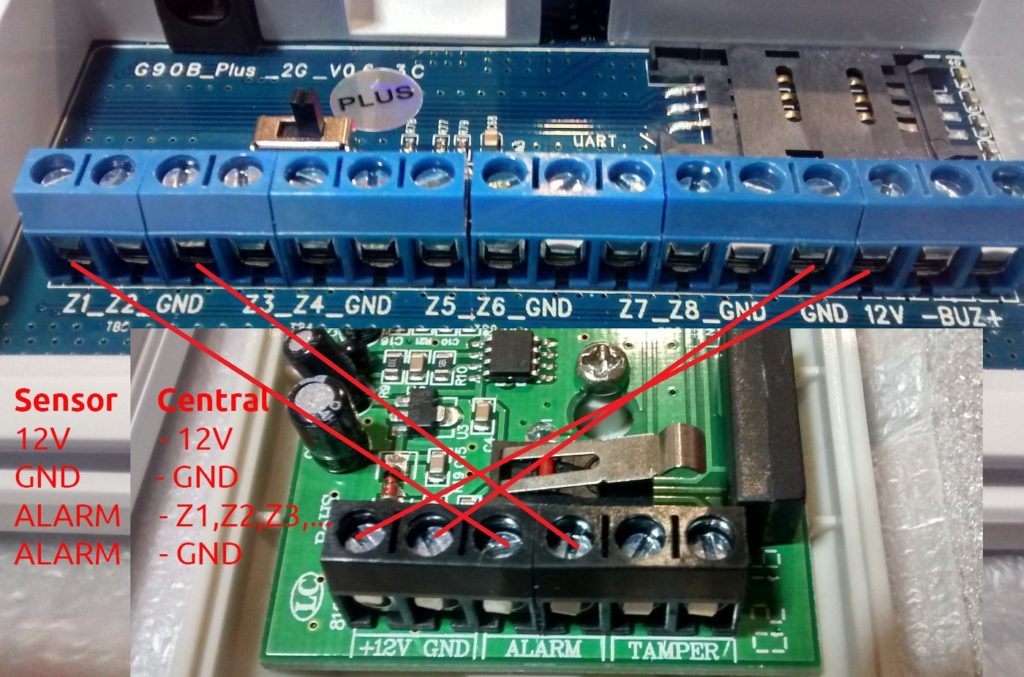

Si optas por obtener la alimentación 12 voltios desde la central puedes seguir el siguiente esquema de conexiones tomando como ejemplo el detector movimiento IR101



Necesitas conectar desde el detector hasta la central los siguientes terminales:



  • +12V del detector a 12V en la central
  • GND en el detector a la conexión GND de la central
  • Alarm en el detector al número de sensor tengas disponible, ya sea Z1,Z2,Z3,..  utilizando solo una conexión en la central de alarma.
  • Alarm en el detector a GND en la central
