Desde el fabricante Wanscam hemos recibido Grabadores NVR de cámaras IP para 8 y 16 canales. Son compatibles con ONVIF y con resoluciones de hasta Full HD 1080p. Vamos a tratar en profundidad como configurar grabadores NVR y ver todas las posibilidades te permite.



Un NVR es un producto se conecta a la red local y te va a permitir poder hacer grabaciones de las cámaras.



HL0162 8C
59,90€
NVR ONVIF
8 Canales
HL0162 16C
79,90€
NVR ONVIF
16 Canales





img_20160927_093348

Características grabador cámaras NVR ONVIF

Las principales características tienes que tener en cuenta son:

  • Chipset Hi3515C
  • Compatible con cámaras ONVIF, aunque también es compatible con algunos modelos no ONVIF
  • Incluye asistente para la instalación
  • Conexión para pantalla VGA o HDMI
  • Conexión para disco duro SATA (no incluido)
  • Disponible en varios idiomas incluido Español



Donde comprar grabadores NVR para hasta 16 cámaras

Desde nuestra página especializada en cámaras Wanscam y mas concreto en  la web de ZoomInformatica puedes encontrar los diferentes modelos disponibles de grabadores NVR



Grabador NVR Wanscam 8 cámaras

Grabador NVR Wanscam 16 cámaras



Contenido grabador NVR ONVIF Wanscam

En la versión analizada el NVR ONVIF de Wanscam viene con el siguiente empaquetado







El contenido incluido es el siguiente

  • NVR Grabador ONVIF
  • Breve guía de instrucciones, aunque puedes ampliar la información con el manual Español grabador NVR
  • Adaptador alimentación
  • Ratón USB
  • Tornillos montaje para el disco duro.





Como instalar disco duro en grabador NVR Onvif

El disco duro no esta incluido en el NVR, y debe instalarse en la parte interior del grabador.

Es muy importante se instale de la forma correcta el disco duro para asegurar puedas grabar de forma continua.



Con el equipo apagado de la red eléctrica, quita los tornillos laterales y traseros del grabador.

hl0162_100



Nosotros hemos utilizado un disco duro SATA 2.5″  5400RPM , aunque también puedes utilizar 3.5″ o 7200RPM

Fija el disco duro con los tornillos sobre las rejillas de ventilación del NVR.

hl0162_101



Comprueba el disco duro ha quedado instalado sobre las ranuras de ventilación.

Puedes instalar el NVR en posición horizontal o vertical, siempre permitiendo pueda tomar ventilación en estos orificios.



hl0162-6-ventilacion

Comprueba los cables de conexión  deben quedarse de la siguiente forma.



img_20160927_092934 img_20160927_092941



Conexiones del grabador NVR

En su parte trasera tienes las siguientes conexiones:



  • Conexión VGA. Puedes conectar un monitor VGA para ver las imágenes del grabador.
  • Salida HDMI. Si lo prefieres puedes utilizar la salida HDMI para conectar a un TV en vez de a un monitor VGA.
  • Conexión ethernet. Debes conectar con un cable de red al mismo Router o Switch donde estan las cámaras quieres grabar.
  • Conexiones USB. Puedes conectar el ratón USB para manejar el grabador.
  • Alimentación. Conecta el cable a la red eléctrica.



img_20160927_093529



Al conectar a la red eléctrica y a tu red local comprobarás el led verde se ilumina indicando recibe alimentación y el led color amarillo parpadeará al comunicarse con el Router.



img_20160927_093712





En la siguiente imagen tienes un esquema de como puedes conectar el NVR



hl0162_102



Un led rojo significa el NVR esta conectado correctamente a la alimentación.



img_20160927_093542



 Configurar grabador NVR desde VGA

Al conectar el NVR a una salida VGA de un monitor te aparecerán las siguientes pantallas

whatsapp-image-2016-09-28-at-10-47-45-1

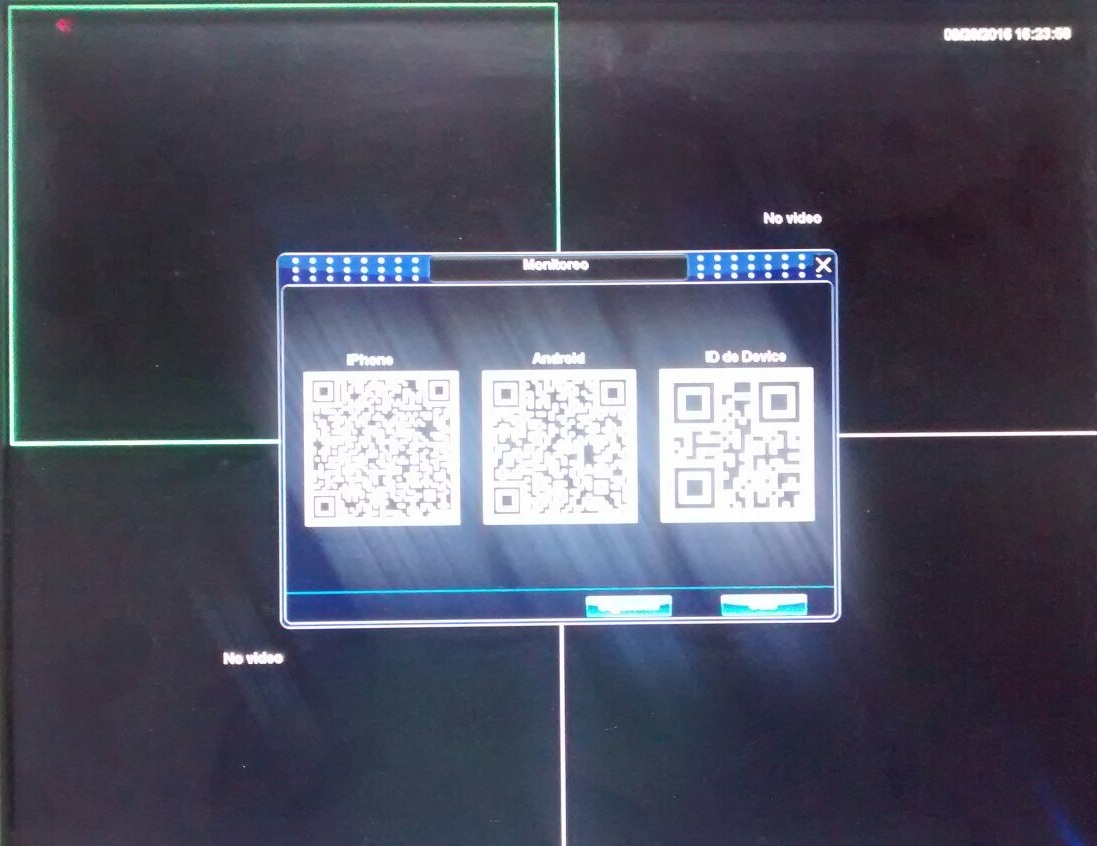

En la siguiente ventana te aparecerá unos códigos QR para poder acceder al NVR desde iPhone o Android.



whatsapp-image-2016-09-28-at-10-47-45



Pulsando sobre la pantalla te aparecerá un acceso directo a las funciones más comunes



whatsapp-image-2016-09-28-at-10-47-12-1



Administración de vídeo

Desde este apartado puedes buscar cámaras en tu red local o escribir la dirección de la cámara para poder añadirla al NVR.

El significado de los controles es el siguiente:

whatsapp-image-2016-09-28-at-10-47-11

  • Buscar aparato. El software del NVR buscará las cámaras en tu red local y aparecerán en el cuadro superior de la pantalla.
  • Añadir. Puedes seleccionar una cámara que quieres añadir a la configuración del NVR y pulsar este botón.
  • Añadir Todo. Con este botón añade todas las cámaras encontradas a la lista del NVR.
  • Modo avanzado.  Permite añadir la cámara introduciendo manualmente la dirección IP en el cuadro de diálogo



Las siguientes opciones están relacionadas con el cuadro inferior y con las cámaras ya añadidas al NVR

  • Eliminar. Elimina una cámara del listado incluido en el grabador
  • Eliminar todo. Elimina todas las cámaras del NVR
  • Configuración red NVR. Permite acceder la información de la dirección IP donde esta instalado el Grabador NVR



whatsapp-image-2016-09-28-at-17-29-43



  • IP Fija. Permite establecer un rango de direcciones se asignan para las cámaras IP

whatsapp-image-2016-09-28-at-17-29-45



  • Ajustes de la fuente.  Desde esta configuración puedes hacer ajustes en la de la cámara IP, desde introducir contraseña hasta ajustes de vídeo…



whatsapp-image-2016-09-28-at-17-29-40





  • Clasificación.  Puedes establecer un orden en el listado de las cámaras aparece en la pantalla.



Como añadir cámaras al NVR

Busca  desde el control Buscar aparato las cámaras en tu red local y con el botón Añadir podrás incluirlas en el listado de cámaras del NVR.



_whatsapp-image-2016-09-28-at-10-47-11



Pulsa Ajustes de la fuente  para acceder a la configuración de la cámara y poder escribir el nombre de usuario y contraseña de acceso.



_whatsapp-image-2016-09-28-at-17-29-40



Ajustes de cámara IP

Como te comentaba en el punto anterior desde aquí puedes escribir el nombre de usuario, contraseña o nombre de la cámara para diferenciarla de otras.

También puedes hacer otros controles adicionales como :



whatsapp-image-2016-09-28-at-17-29-40



Modificar dirección IP de la cámara seleccionada

whatsapp-image-2016-09-28-at-17-29-43-1



Puedes modificar resolución y bitrate de cada cámara IP.

Fíjate en la parte inferior te mostrará una estimación de la duración puedes hacer en el disco duro con la resolución indicada.

whatsapp-image-2016-09-28-at-17-29-42

Es posible hacer algunos ajustes de vídeo en la cámara IP.



whatsapp-image-2016-09-28-at-17-29-46



Ajustes del sistema

Siguiendo los controles aparecen en el menú del NVR.

whatsapp-image-2016-09-28-at-10-47-12-1

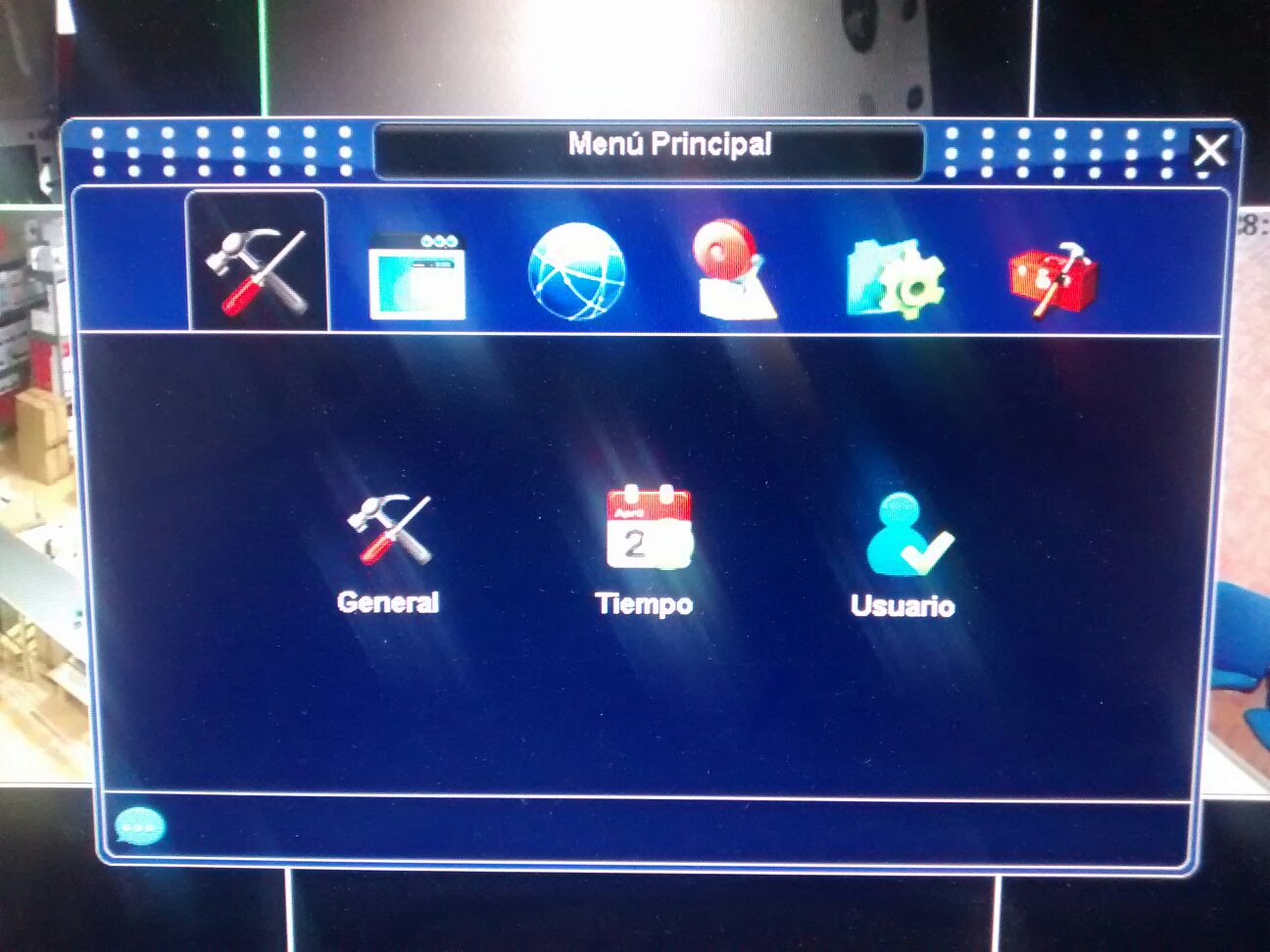

Al seleccionar la 3º casilla Ajustes de sistema accederás al menú principal donde puedes ver las siguientes opciones



whatsapp-image-2016-09-28-at-10-47-12



Vamos a tratar en detalle todas estas opciones en la parte final del documento tras ver todas las opciones del menú principal





Disposición de las cámaras

Con esta opción puedes modificar la organización de como aparecen las cámaras en la pantalla. Dispones diferentes organizaciones según hasta el número máximo de cámaras quieres ver simultáneamente en la pantalla.




whatsapp-image-2016-09-28-at-18-04-56

Configuración PTZ

Si tu cámara tiene funciones motorizadas desde esta opción  puedes manejar estas funciones relacionadas con el movimiento de la cámara.



whatsapp-image-2016-09-28-at-18-04-57

Foto

Con esta opción puedes toma una captura de imagen o una instantánea del momento actual en la cámara y almacenarla en el disco duro del NVR.



whatsapp-image-2016-09-28-at-18-26-00

Administración de imágenes

Una vez has capturado una imagen, desde esta opción puedes ver en ela parte derecha un listado con las imágenes capturadas.



whatsapp-image-2016-09-28-at-18-25-58



Ajuste de grabación en NVR Grabador

Desde esta casilla puedes realizar la configuración en la cual el NVR realizará grabaciones sobre el disco duro.



whatsapp-image-2016-09-28-at-18-36-30



En la pantalla aparecen todos los canales o cámaras IP, en lo cuales puedes seleccionar Grabar todo para que realice grabaciones de manera continua todo el tiempo.



whatsapp-image-2016-09-28-at-18-36-28



O bien desde las casillas Programado seleccionar uno o hasta dos franjas horarias de inicio-fin con el que se realicen las grabaciones.



whatsapp-image-2016-09-28-at-18-36-35



Reproducción de vídeo

Una vez se están realizando las grabaciones sobre el disco duro con esta opción podrás ver los vídeos grabados.

  • Fecha. En el cuadro aparecer las grabaciones del día actual. Para seleccionar otra fecha debes escribir la fecha en el cuadro de fecha.
  • Todo. Puedes diferenciar si solo buscar grabaciones realizadas en caso de alarma, automáticas…
  • Empezar. Una vez has seleccionado la fecha y los canales puedes pulsar el botón Empezar para iniciar el proceso de reproducción.
  • Backup a disco. Puedes guardar las grabaciones seleccionadas en una unidad externa a través del puerto USB.



En la parte inferior tienes diferenciado por colores el tipo de grabación y en el horario se han activado cada una de ellas.

whatsapp-image-2016-09-28-at-18-36-27



Una vez iniciado el proceso de reproducción podrás manejar todas las funciones desde los siguientes controles.


whatsapp-image-2016-09-28-at-18-36-29





Asistente de instalación

El Grabador incluye un asistente que te guiará sobre los pasos principales de la configuración


whatsapp-image-2016-09-28-at-18-36-30-1



El asistente te mostrará pantallas debes ir completando hemos tratado en este documento.

Desde indicar la fecha y hora del sistema hasta buscar cámaras IP en tu red local e insertar la contraseña de acceso.


whatsapp-image-2016-09-28-at-18-36-32-1



Ajustes del sistema

Desde el menú del NVR en el apartado Ajuste de sistema recuerda podías acceder a un sub menú  con configuraciones más detalladas

whatsapp-image-2016-09-28-at-10-47-12-1

Las opciones puedes encontrar son las siguientes:



whatsapp-image-2016-09-28-at-10-47-12



Configuración general NVR



Desde la opción General del NVR puedes modificar

  • Idioma del NVR y establecer el entorno en Español en nuestro caso.
  • Establecer una hora y fecha del grabador para organizar las grabaciones
  • Mostrar el asistente al iniciar el grabador NVR



whatsapp-image-2016-09-28-at-10-47-10



Ajustes tiempo grabador NVR

Desde este apartado también puedes modificar la fecha y hora del grabador

Debes tener en  cuenta la fecha y hora muestre el grabador puede ser diferente y es independiente de la fecha y hora de las cámaras. Ya que puedes añadir cámaras configuradas en otra red local o en otro pais que tengan diferente hora de la del grabador.



whatsapp-image-2016-09-28-at-10-46-20-1



Gestionar usuarios acceso a NVR

Puedes modificar los usuarios, y contraseñas con los que se accede al grabador



whatsapp-image-2016-09-28-at-10-46-20





Configuración del canal

Desde este apartado puedes hacer algunas configuraciones relacionadas con la configuración de cada canal aparece en la pantalla.



whatsapp-image-2016-09-28-at-19-28-47



Configuración vista previa

Puedes configurar se muestre en la pantalla un texto o también llamado OSD, sobre cada cámara.

La cámara IP debe permitir esta función de mostrar OSD para utilizar esta función.



whatsapp-image-2016-09-28-at-19-28-46



Zona privada

Una zona privada, o también llamada mascara, será una zona no se mostrará registrará por la cámara.

Su uso principal es para cumplir con la LOPD, ya que no pueden tomarse imágenes de zonas comunes, vía pública,… De esta forma aunque la cámara capte una parte de la vía pública puedes crear una máscara para que esta zona no se registre en la cámara.

La cámara debe permitir esta función de máscara para utilizar esta función.



whatsapp-image-2016-09-28-at-19-28-45



Configurar audio en NVR

Si tu cámara dispone de audio con esta función puedes activar la grabación sobre el grabador.



whatsapp-image-2016-09-28-at-19-28-49

Transmisión de datos

Desde esta configuración puedes configurar la resolución con la que grabará el NVR, y bitrate.

Basado en estos datos introducidos en la parte inferior te mostrará un mensaje con la duración de las grabaciones.



whatsapp-image-2016-09-28-at-19-28-53



Como hacer reset en NVR

Los NVR de Wanscam no tienen un botón para volver a los valores iniciales, así que es necesario accedas mediante el software para hacer este proceso.

En el apartado de mantenimiento puedes encontrar el botón Reset Factory para borrar la configuración del grabador.



reset_nvr
